ドラマニコントローラ改造化計画２ Page3

ドラムパッド(TP60)は感度調節ボリュームがついてない上に、そのままではかなり強めに叩かないと反応できない状態でしたので、中の基板の抵抗を取り替えたほうが良いと思います。
TP60

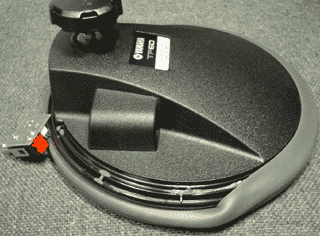

TP60から基板を引っ張り出したところ。
パッドの上に貼りついているゴム部分は、下のプラスチック部分に瞬間接着剤のようなものでつけてありますので、それを一部はがさなくては基板を引っ張り出せません。私はカッターナイフを使って切っていく感じで剥がしました。図のめくれた部分(周囲の約1/3)を剥がし、コネクタのねじをはずすと基板が外れます。コネクタのねじを外すと基板が中で外れるのでめくった部分から引っ張り出します。

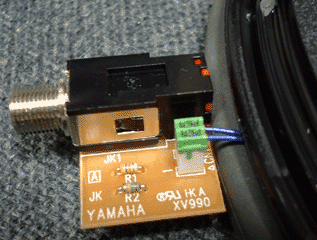

TP60の基板
基板に抵抗が2つ付いています。R2の抵抗を大きなものに取りかえると感度が上がります。私は面倒くさかったので、感度最大にするためR2を取り去りました。これでかなり感度の良い状態になりました。
なお、改造を行うとメーカーの保証は一切ありませんし、改造によってもたらされた損害は全て自分の責任となります。
また、この改造による損害は私Sho8も責任を負いませんので、自己の責任によって改造に挑戦してみてください。

更新日 2000.07.02
Sho8
